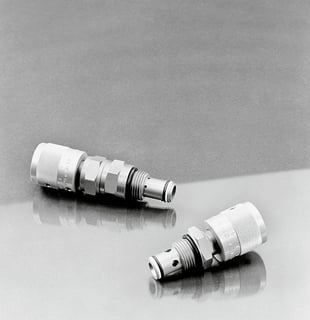

Katriç Tipi Valfler
1973 yılından günümüze kadar gelişen teklonojiyle birlikte sürekli kendini yenileyen İtalya merkezli sektöründe lider firmalardan olan Walvoil S.p.A.,müşterilerine sunduğu özel çözümler ve ürünler ile kalitesini ispatlamıştır.Dünya firmalarını bünyesinde bulunduran Hidrokontrol , Walwoil S.p.A. ürünlerinin Türkiye yetkili distribitörlüğünü üstlenmektedir.
Standart SAE kavite ölçüdedir
Selenoid Katriçlerde manuel kontrol opsiyonu bulunmaktadır.
Akış Kontrol, Basınç Kontrol, Yön kontrol tipleri bulunmaktadır.
380bar çalışma basıncına kadar versiyonları vardır.
| SAE KAVİTELİ KARTRİÇLER | ||||
| POPET TİP DİREKT ETKİLİ BASINÇ AYAR KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| MC08A 0S2B | 10 | 50-200 | 350 | SAE 08/2 |
| MC08A 0S3B | 10 | 150-350 | 350 | SAE 08/2 |
| MC10A 0S2B | 40 | 50-200 | 350 | SAE 10/2 |
| MC10A 0S3B | 40 | 150-350 | 350 | SAE 10/2 |
| MC10A 0V3B | 40 | 150-350 | 350 | SAE 10/2 |
| MC12A 0S2B | 100 | 50-200 | 350 | SAE 12/2 |
| MC12A 0S3B | 100 | 150-350 | 350 | SAE 12/2 |
| MC12A 0V3B | 100 | 150-350 | 350 | SAE 12/2 |
| MC10M 0Y2B | 70 | 40-110 | 260 | SAE 10/2A |
| MC08R 0Y2B | 25 | 40-200 | 350 | SAE 08/2A |
| MC09R 0Y2B | 35 | 40-200 | 350 | SAE 09/2A |
| MC10R 0Y2B | 50 | 40-200 | 350 | SAE 10/2A |
*S=Vidalı V=Volanlı
| DİFERANSİYEL PİSTONLU DİREKT ETKİLİ BASINÇ AYAR KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| MG10A 0S2B | 60 | 50-200 | 350 | SAE 10/2 |
| MG12A 0S2B | 100 | 50-200 | 350 | SAE 12/2 |
| POPET TİP BASINÇ EMNİYET KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| MD10M 313B | 60 | 220-290 | 350 | SAE 10/2 |
| MD12M 513B | 100 | 220-290 | 350 | SAE 12/2 |
| SÜRGÜLÜ PİLOT UYARILI BASINÇ AYAR KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| MP10A 0S2B | 60 | 50-220 | 350 | SAE 10/2 |
| MP12A 0S2B | 100 | 50-220 | 350 | SAE 12/2 |
| MP16A 0S2B | 180 | 50-220 | 350 | SAE 16/2 |
| DİREKT ETKİLİ ORANSAL BASINÇ AYAR KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| MC08Y 022B | 1 | 50-200 | 350 | SAE 08/2 |
| 2 YOLLU POPET TİP ORANSAL EMNİYET KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| MC10T 031B | 3 | 15-130 | 350 | SAE 10/2 |
| MC10X 031B | 3 | 7-120 | 350 | SAE 10/2 |
| SPOOL TİP ORANSAL EMNİYET KARTRİCİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| MP10T 032B | 60 | 8-180 | 350 | SAE 10/2 |
| MP12T 032B | 120 | 8-180 | 350 | SAE 12/2 |
| SÜRGÜLÜ PİLOT UYARILI ORANSAL BASINÇ AYAR KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| MP10X 034B | 50 | 10-350 | 350 | SAE 10/2 |
| MP12X 034B | 100 | 10-350 | 350 | SAE 12/2 |
| MP16Y 023B | 150 | 80-350 | 350 | SAE 16/2 |
| DIŞTAN TAHLİYELİ HARİCİ PİLOTLU SIRALAMA KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| SE08A 1S3B | 5 | 50-150 | 210 | SAE 08/3 |
| SE10A 1S3B | 20 | 50-150 | 210 | SAE 10/3 |
| SP10A 1S3B | 50 | 150-350 | 350 | SAE 10/3 |
| SG12A 1S2B | 50 | 50-200 | 300 | SAE 12/4 |
* Kartriçler SAE kaviteli olup Vickers, Hydra Force ve Compact Control kartriçleri ile uyumludur.
*Elektrikli kartriç valflerde bobin fiyatı hariçtir. Bobin seçimi için lütfen bobin sayfasına bakınız.
| KARTRİÇ VALF BOBİNLERİ | |||
| Cinsi | Direnç (20°C'de) | Akım | Güç |
| BIN 19/CS | Ω (Ohm) | A (Amper) | W |
| BIN 19/CS 12 Vcc | 5 | 2,41 | 29 W |
| BIN 19/CS 24 Vcc | 20,7 | 1,16 | 28 W |
*Bobinlere soket dahil değildir.
| KARTRİÇ VALF BOBİNLERİ | |||
| Cinsi | Direnç (20°C'de) | Akım | Güç |
| BIN 22/CS | Ω (Ohm) | A (Amper) | W |
| BIN 22/CS 12Vcc | 4,4 | 2,72 | 32,7 W |
| BIN 22/CS 24Vcc | 18,6 | 1,29 | 31 W |
*Bobinlere soket dahil değildir.
| ORANSAL POPET VALF BOBİNLERİ (PROPORTIONAL) | |||
| Cinsi | Direnç | Akım | |
| MAGN.PROP. | Ω (Ohm) | A (Akım) | |
| MP 35X35 12Vcc | 7,2 | 1,25 | |
| MP 35X35 24 Vcc | 24,6 | 0,68 | |
| MAGN. PROP. 45X45 12 Vcc | 4,3 | 1,78 | |
| MAGN. PROP. 45X45 24 Vcc | 21 | 0,81 | |
*Bobinlere soket dahil değildir.
| ORANSAL POPET VALF BOBİNLERİ (PROPORTIONAL) | |||
| Cinsi | Direnç | Akım | |
| BDP19 - 22 | Ω (Ohm) | A (Akım) | |
| BDP 19 12 Vcc | 1,7 | 2,76 | |
| BDP 19 24 Vcc | 16,6 | 0,9 | |
| BDP 22 12 Vcc | 2,3 | 2,45 | |
| BDP 22 24 Vcc | 13,4 | 0,1 | |
*Bobinlere soket dahil değildir.
| SIRALAMA KARTRİÇLERİ (KICK-DAWN) | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| SW10A 0S2B | 60 | 50-220 | 350 | SAE 10/2 |
| SW12D 0S2B | 100 | 50-220 | 350 | SAE 12/2 |
| SW16A 0S2B | 180 | 50-220 | 350 | SAE 16/2 |
| POPET TİP ÇEK VALF KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| UC08A 001B | 20 | 0,5 | 350 | SAE 08/2 |
| UC10A 001B | 35 | 0,5 | 350 | SAE 10/2 |
| UC12A 001B | 50 | 0,5 | 350 | SAE 12/2 |
| UC16A 001B | 100 | 0,5 | 350 | SAE 16/2 |
| PİLOT UYARILI ÇEK VALF KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| BC08A 301B | 15 | 5 | 350 | SAE8/3 |
| BC10A 301B | 30 | 5 | 350 | SAE10/3 |
| BC12A 301B | 50 | 5 | 350 | SAE12/3 |
| BC16A 301B | 100 | 5 | 350 | SAE16/3 |
| BC10B 301B | 30 | 5 | 350 | SAE10/3 |
| BC12B 301B | 50 | 5 | 350 | SAE12/3 |
| BC16B 301B | 100 | 5 | 350 | SAE16/3 |
| BC10C 401B | 60 | 5 | 350 | SAE10/3 |
| YÜK TUTMA KARTRİÇLERİ (OVERCENTER) | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| CA10A 4S2B | 30 | 180-350 | 350 | SAE10/3 |
| CA12A 4S2B | 60 | 180-350 | 350 | SAE12/3 |
| CA16A 4S2B | 90 | 180-350 | 350 | SAE16/3 |
| YÜK TUTMA OVERCENTER KARTRİÇLERİ (DENGE KOMPENZATÖRLÜ) | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| CC10A 4S2B | 30 | 180-350 | 350 | SAE10/3 |
| CC12A 4S2B | 60 | 180-350 | 350 | SAE12/3 |
| CC16A 4S2B | 90 | 180-350 | 350 | SAE16/3 |
| CC20A 4S2B | 150 | 100-300 | 350 | SAE20/3 |
Kartriç'ler SAE kaviteli olup Vickers, Hydra Force ve Compact Control kartriçleri ile uyumludur.
| 2 YOLLU POPET TİP ELEKTRİKLİ KARTRİÇLER | ||||
| Tip - SAE | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Tipi | (lt/dak.) | (bar) | SAE |
| EF08M 20NB - NC | BER | 40 | 380 | SAE 08/2 |
| EF08M 10NB - NA | BER | 40 | 380 | SAE 08/2 |
| EF10M 20NB - NC | BER | 70 | 380 | SAE 10/2 |
| EF10M 10NB - NA | BER | 70 | 380 | SAE 10/2 |
| EF12M 20NB - NC | BER | 150 | 380 | SAE 12/2 |
| EF12M 10NB - NA | BER | 150 | 380 | SAE 12/2 |
| EF16M 20NB - NC | BER | 150 | 380 | SAE 16/2 |
| EF16M 10NB - NA | BER | 150 | 380 | SAE 16/2 |
| 2/2 ÇİFT ÇEKLİ POPET VALF KARTRİCİ | ||||
| Tip - SAE | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Tipi | (lt/dak.) | (bar) | SAE |
| EW08M 10NB - NA | BER | 20 | 250 | SAE 08/2 |
| EW08M 20NB - NC | BER | 20 | 250 | SAE 08/2 |
| EW10M 20NB - NC | BH | 40 | 350 | SAE 10/2 |
| 3/2 YOLLU POPET TİP KARTRİÇLER | ||||
| Tip - SAE | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Tipi | (lt/dak.) | (bar) | SAE |
| EL08A 10NB - NA | BC | 10 | 210 | SAE 08/3 |
| EL10C 10NB - NA | BQ16 | 20 | 210 | SAE 10/3 |
Kartriç'ler SAE kaviteli olup Vickers, Hydra Force ve Compact Control kartriçleri ile uyumludur.
*Elektrikli kartriç valflerde bobin fiyatı hariçtir. Bobin seçimi için lütfen bobin sayfasına bakınız.
| 2 YOLLU SÜRGÜ TİP ELEKTRİKLİ POPET KARTRİÇLER | |||||
| Tip - SAE | Normal | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Pozisyon | Tipi | (lt/dak.) | (bar) | SAE |
| EE08A 10 NB | NA | BER | 8 | 210 | SAE 08/2 |
| EE08A 20NB | NC | BER | 8 | 210 | SAE 08/2 |
| EE10A 10PB | NA | BIN19 | 30 | 210 | SAE 10/2 |
| EE10A 20PB | NC | BIN19 | 30 | 210 | SAE 10/2 |
| EE12A 10PB | NA | BIN22 | 40 | 210 | SAE 12/2 |
| EE12A 20PB | NC | BIN22 | 40 | 210 | SAE 12/2 |
| 2 YOLLU PİLOT UYARILI İKİZ ÇEKLİ POPET KARTRİÇLER | |||||
| Tip - SAE | Normal | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Pozisyon | Tipi | (lt/dak.) | (bar) | SAE |
| EH08M 10NB | NA | BER | 40 | 380 | SAE 08/2 |
| EH08M 20NB | NC | BER | 40 | 380 | SAE 08/2 |
| EH10M 10NB | NA | BER | 70 | 380 | SAE 10/2 |
| EH10M 20NB | NC | BER | 70 | 380 | SAE 10/2 |
| EH12M 10NB | NA | BER | 150 | 380 | SAE12/2 |
| EH12M 20NB | NC | BER | 150 | 380 | SAE12/2 |
| EH16M 10NB | NA | BER | 150 | 380 | SAE 16/2 |
| EH16M 20NB | NC | BER | 150 | 380 | SAE 16/2 |
| 2 YOLLU PİLOT UYARILI İKİZ ÇEKLİ POPET KARTRİÇLER (MANUEL İNDİRMELİ) | |||||
| Tip - SAE | Normal | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Pozisyon | Tipi | (lt/dak.) | (bar) | SAE |
| EH08M 10PB | NA | BER | 40 | 380 | SAE 08/2 |
| EH08M 20FB | NC | BER | 40 | 380 | SAE 08/2 |
| EH10M 10PB | NA | BER | 70 | 380 | SAE 10/2 |
| EH10M 20FB | NC | BER | 70 | 380 | SAE 10/2 |
| EH12M 10PB | NA | BER | 150 | 380 | SAE12/2 |
| EH12M 20FB | NC | BER | 150 | 380 | SAE12/2 |
| EH16M 10PB | NA | BER | 150 | 380 | SAE 16/2 |
| EH16M 20FB | NC | BER | 150 | 380 | SAE 16/2 |
*P=Basmalı Tip F=Çekmeli Tip
| 2 YOLLU PİLOT UYARILI POPET KARTRİÇLER | |||||
| Tip - SAE | Normal | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Pozisyon | Tipi | (lt/dak.) | (bar) | SAE |
| EC08M 20NB | NC | BER | 40 | 380 | SAE 08/2 |
| EC08M 10NB | NA | BER | 40 | 380 | SAE 08/2 |
| EC10M 20NB | NC | BER | 70 | 380 | SAE 10/2 |
| EC10M 10NB | NA | BER | 70 | 380 | SAE 10/2 |
| EC12M 20NB | NC | BER | 150 | 380 | SAE 12/2 |
| EC12M 10NB | NA | BER | 150 | 380 | SAE 12/2 |
| EC16M 20NB | NC | BER | 150 | 380 | SAE 16/2 |
| EC16M 10NB | NA | BER | 150 | 380 | SAE 16/2 |
| 2 YOLLU PİLOT UYARILI POPET KARTRİÇLER (MANUEL İNDİRMELİ) | |||||
| Tip - SAE | Normal | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Pozisyon | Tipi | (lt/dak.) | (bar) | SAE |
| EC08M 20FB | NC | BER | 40 | 380 | SAE 08/2 |
| EC08M 10PB | NA | BER | 40 | 380 | SAE 08/2 |
| EC10M 20FB | NC | BER | 70 | 380 | SAE 10/2 |
| EC10M 10PB | NA | BER | 70 | 380 | SAE 10/2 |
| EC12M 20FB | NC | BER | 150 | 380 | SAE 12/2 |
| EC12M 10PB | NA | BER | 150 | 380 | SAE 12/2 |
| EC16M 20FB | NC | BER | 150 | 380 | SAE 16/2 |
| EC16M 10PB | NA | BER | 150 | 380 | SAE 16/2 |
*P=Basmalı Tip F=Çekmeli Tip
Kartriç'ler SAE kaviteli olup Vickers, Hydra Force ve Compact Control kartriçleri ile uyumludur.
*Elektrikli kartriç valflerde bobin fiyatı hariçtir. Bobin seçimi için lütfen bobin sayfasına bakınız.
| 4/3 ELEKTRİKLİ KARTRİÇLER | |||||
| Tip - SAE | Bobin | Maks. Debi | Maks. Basınç | Kavite | |
| KARTRİÇ | Tipi | (lt/dak.) | (bar) | SAE | |
| ET08M 10NB (HM) | BER | 18 | 210 | SAE 08/4 | |
| ET10M 10NB (HM) | BC | 40 | 210 | SAE 10/4 | |
| ET12A 10NB (HM) | BIN22 | 40 | 210 | SAE 12/4 | |
| 4/3 ELEKTRİKLİ KARTRİÇLER (MANUEL KONTROLLÜ) | |||||
| Tip - SAE | Bobin | Maks. Debi | Maks. Basınç | Kavite | |
| KARTRİÇ | Tipi | (lt/dak.) | (bar) | SAE | |
| ET10M 10PB (HM) | BC | 40 | 210 | SAE 10/4 | |
| ET10M 20PB (KM) | BC | 40 | 210 | SAE 10/5 | |
| ET10M 30PB (AM) | BC | 40 | 210 | SAE 10/6 | |
| ET10M 40PB (ABT) | BC | 40 | 210 | SAE 10/7 | |
| 2 YOLLU POPET TİP ELEKTRİKLİ KARTRİÇLER | |||||
| Tip - SAE | Normal | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Pozisyon | Tipi | (lt/dak.) | (bar) | SAE |
| EA08A 20NB | NC | BE | 1 | 210 | SAE 08/2 |
| EA08A 10NB | NA | BE | 1 | 210 | SAE 08/2 |
| EA08B 20NB | NC | BT | 1 | 350 | SAE 08/2 |
| EA08B 10NB | NA | BT | 1 | 350 | SAE 08/2 |
| 2 YOLLU DİREKT ETKİLİ İKİZ ÇEKLİ KARTRİÇLER | |||||
| Tip - SAE | Normal | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Pozisyon | Tipi | (lt/dak.) | (bar) | SAE |
| EW08A 20NB | NC | BT | 10 | 210 | SAE 08/2 |
| EW08A 10NB | NA | BT | 10 | 210 | SAE 08/2 |
| EW10A 20PB | NC | BIN19 | 30 | 210 | SAE 10/2 |
| EW10B 10NB | NA | BIN19 | 30 | 210 | SAE 10/2 |
| EW12C 20PB | NC | BIN22 | 50 | 210 | SAE 12/2 |
| EW12B 10NB | NA | BIN22 | 50 | 210 | SAE 12/2 |
| 2 YOLLU DİREKT ETKİLİ İKİZ ÇEKLİ KARTRİÇLER (MANUEL KONTROLLÜ) | |||||
| Tip - SAE | Normal | Bobin | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | Pozisyon | Tipi | (lt/dak.) | (bar) | SAE |
| EW08A 20TB | NC | BT | 10 | 210 | SAE 08/2 |
| EW08A 10TB | NA | BT | 10 | 210 | SAE 08/2 |
| EW08A 20PB | NC | BT | 10 | 210 | SAE 08/2 |
*P=Basmalı Tip T=Vidalı Tip
| 3/2 YOLLU SÜRGÜLÜ TİP KARTRİÇLER | |||||
| Tip - SAE | Bobin | Maks. Debi | Maks. Basınç | Kavite | |
| KARTRİÇ | Tipi | (lt/dak.) | (bar) | SAE | |
| EJ08F 20NB | BT | 12 | 50 | SAE 08/3 | |
| EJ08G 20NB | BT | 3 | 350 | SAE 08/3 | |
| EJ08M 10NB | BER | 25 | 250 | SAE 08/3 | |
| EJ08M 20NB | BER | 25 | 250 | SAE 08/3 | |
| EJ08M 40NB | BER | 25 | 250 | SAE 08/3 | |
| EJ10M 10NB | BC16 | 40 | 250 | SAE 10/3 | |
| EJ10M 20NB | BC16 | 40 | 250 | SAE 10/3 | |
| EJ10M 20FB | BC16 | 40 | 250 | SAE 10/3 | |
| EJ12A 20PB | BIN22 | 40 | 210 | SAE 12/3 | |
*P=Basmalı Tip T=Vidalı Tip
| 4/2 ELEKTRİKLİ KARTRİÇLER | |||||
| Tip - SAE | Bobin | Maks. Debi | Maks. Basınç | Kavite | |
| KARTRİÇ | Tipi | (lt/dak.) | (bar) | SAE | |
| ER08M 10NB | BER | 20 | 210 | SAE 08/4 | |
| ER10M 10NB | BC | 40 | 210 | SAE 10/4 | |
| ER12A 10PB | BIN22 | 40 | 210 | SAE 12/4 | |
| ER10M 10FB | BC | 40 | 210 | SAE 10/4 | |
| ER10M 40FB | BC | 40 | 213 | SAE 10/7 | |
*P=Basmalı Tip T=Vidalı Tip
Kartriç'ler SAE kaviteli olup Vickers, Hydra Force ve Compact Control kartriçleri ile uyumludur.
*Elektrikli kartriç valflerde bobin fiyatı hariçtir. Bobin seçimi için lütfen bobin sayfasına bakınız.
| 2 YOLLU BASINÇ DUYARLI ÇEKSİZ DEBİ AYAR KARTRİÇLERİ | |||
| Tip - SAE | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | SAE |
| PU08A AM0B | 15 | 350 | SAE 08/2A |
| PU10A AM0B | 30 | 350 | SAE 10/2A |
| PU12A AM0B | 50 | 350 | SAE 12/2A |
| PU16A AM0B | 90 | 350 | SAE 16/2A |
| 2 YOLLU BASINÇ DUYARLI ÇEKLİ DEBİ AYAR KARTRİÇLERİ | |||
| Tip - SAE | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | SAE |
| PW08A AM1B | 10 | 350 | SAE 08/2A |
| PW10A AM1B | 30 | 350 | SAE 10/2A |
| PW12A AM1B | 50 | 350 | SAE 12/2A |
| PW16A AM1B | 90 | 350 | SAE 16/2A |
| 3 YOLLU BASINÇ DUYARLI ÇEKSİZ DEBİ AYAR KARTRİÇLERİ (VOLANLI) | |||
| Tip - SAE | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | SAE |
| PP08A AM0B | 20 | 350 | SAE 08/3 |
| PP10A AM0B | 50 | 350 | SAE 10/3 |
| PP12A AM0B | 90 | 350 | SAE 12/3 |
| PP16A AM0B | 150 | 350 | SAE 16/3 |
| 3 YOLLU BASINÇ DUYARLI ÇEKSİZ DEBİ AYAR KARTRİÇLERİ (VİDALI) | |||
| Tip - SAE | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | SAE |
| PP08A AS0B | 20 | 350 | SAE 08/3 |
| PP10A AS0B | 50 | 350 | SAE 10/3 |
| PP12A AS0B | 90 | 350 | SAE 12/3 |
| PP16A AS0B | 150 | 350 | SAE 16/3 |
| 2 YOLLU BASINÇ DUYARLI ORANSAL DEBİ AYAR KARTRİÇLERİ | |||
| Tip - SAE | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | SAE |
| PU08X A0NB | 15 | 315 | SAE 08/2A |
| PU10X A0NB | 30 | 315 | SAE 10/2A |
| PU12X A0NB | 50 | 315 | SAE 12/2A |
| PU16X A0NB | 90 | 315 | SAE 16/2A |
| 3 YOLLU BASINÇ DUYARLI ORANSAL DEBİ AYAR KARTRİÇLERİ | |||
| Tip - SAE | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | SAE |
| PP08X A0NB | 20 | 315 | SAE 08/3 |
| PP10X A0NB | 50 | 315 | SAE 10/3 |
| PP12X A0NB | 90 | 315 | SAE 12/3 |
| PP16X A0NB | 150 | 315 | SAE 16/3 |
| AKIŞ BÖLÜCÜ KARTRİÇLER | |||
| Tip - SAE | Maks. Debi | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | SAE |
| PD10B 110B | 4 - 12 | 210 | SAE 10/4 |
| PD10B 120B | 12 - 20 | 210 | SAE 12/4 |
| PD12B 100B | 40 - 75 | 210 | SAE 12/4 |
| PD16C 100B | 75 - 150 | 210 | SAE 16/4 |
Kartriç'ler SAE kaviteli olup Vickers, Hydra Force ve Compact Control kartriçleri ile uyumludur.
| DİREKT ETKİLİ BASINÇ DÜŞÜRÜCÜ KARTRİÇLER | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| RB08A 0S2B | 8 | 20-100 | 350 | SAE 08/3 |
| RB10A 0S2B | 30 | 20-100 | 350 | SAE 10/3 |
| RD08A 0S2B | 8 | 20-100 | 350 | SAE 08/3 |
| RD10A 0S2B | 30 | 20-100 | 350 | SAE 10/3 |
| RD10A 0S3B | 30 | 50-150 | 350 | SAE 10/3 |
| PİLOT UYARILI BASINÇ DÜŞÜRÜCÜ KARTRİÇLER | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| RM10A 1S2B | 50 | 50-220 | 350 | SAE 10/3 |
| RM10A 1S1B | 50 | 5-80 | 350 | SAE 10/3 |
| RM12A 0S2B | 100 | 50-220 | 350 | SAE 12/3 |
| RM16A 0S2B | 150 | 50-220 | 350 | SAE 16/3 |
| RP10A 1S2B | 50 | 50-220 | 350 | SAE 10/3 |
| RP12A 0S2B | 100 | 50-220 | 350 | SAE 12/3 |
| RP16A 0S2B | 150 | 50-220 | 350 | SAE 16/3 |
| ORANSAL BASINÇ DÜŞÜRÜCÜ KARTRİÇLER | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| RD08W 021B | 4 | 5-25 | 210 | SAE 08/3 |
| RD08S 023B | 4 | 5-45 | 210 | SAE 08/3 |
| RD08T 021B | 12 | 5-45 | 210 | SAE 10/3 |
| RP10W 124B | 50 | 20-100 | 210 | SAE 10/3 |
* Oransal basınç düşürücü kartriçlerde bobin fiyata dahildir.
| ÇEKLİ DEBİ AYAR KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| NU08A AM1B | 15 | - | 350 | SAE 08/2 |
| NU10A AM1B | 30 | - | 350 | SAE 10/2 |
| NU12A AM1B | 60 | - | 350 | SAE 12/2 |
| NU16A AM1B | 100 | - | 350 | SAE 16/2 |
| ÇEKLİ DEBİ AYAR KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| NT08A AM1B | 15 | - | 350 | SAE 08/2 |
| NT10A AM1B | 30 | - | 350 | SAE 10/2 |
| NT12A AM1B | 60 | - | 350 | SAE 12/2 |
| NT16A AM1B | 100 | - | 350 | SAE 16/2 |
| VEYA VALF KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| UT08A 000B | 15 | - | 350 | SAE 08/3 |
| UT10A 000B | 20 | - | 350 | SAE 10/3 |
| ÇEKSİZ DEBİ AYAR KARTRİÇLERİ | ||||
| Tip - SAE | Maks. Debi | Basınç Aralığı | Maks. Basınç | Kavite |
| KARTRİÇ | (lt/dak.) | (bar) | (bar) | SAE |
| NB08A AM0B | 15 | - | 350 | SAE 08/2 |
| NB10A AM0B | 30 | - | 350 | SAE 10/2 |
| NB12A AM0B | 60 | - | 350 | SAE 12/2 |
| NB16A AM0B | 100 | - | 350 | SAE 16/2 |
Kartriç'ler SAE kaviteli olup Vickers, Hydra Force ve Compact Control kartriçleri ile uyumludur.
Sipariş anında; Basınç ayar aralığını, cıvata ayar tipini, bobin varsa voltajını belirtiniz.
|
KATALOG ADI |
|
|
Walvoil SAE Katriç Ürün Kataloğu |
|
